    外部フィルターの修理

    • 2013.12.17 Tuesday
    • 08:36
    最近、風邪が流行ってますね。
    私も先週からガッチリ風邪をひきまして、アクアをやる気力がない状態でした。
    咳をし過ぎて胸が痛いです。

    皆さんも風邪には注意してください。
    外出時はマスク着用を!



    閑話休題。

    現在のキューバパール絨毯は少しずつですか広がっています。
    メタハラでなく、蛍光灯なので広がりも少しずつなのかもしれません。



    しかし、この水槽は現在大きな問題に直面しています。
    フィルターが殆ど動いていないのです。


    前回の記事にも書きましたが、エーハイム2075のホースアダプターが引っかかって外れなくなり、無理矢理外そうとしたら配管の片側が閉じた状態になってしまい、流量がほぼ無くなっていました。(>_<)



    その後、何とかホースアダプターを外そうと押したり引いたりしていたら、アダプターが本体から完全に外れなくなりました。。ちーん。(~_~;)

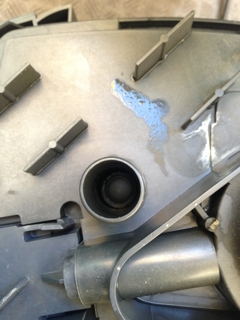

    配管経路を見ると片側が完全に閉じています。これでは水が循環しません。



    しかし、アダプターが外れないと部品交換も出来ません。

    このままではフィルターをまるごと買い直さないといけなくなります。

    エーハイム2075のお値段は、、16000円!!(;゜0゜)
    高すぎます。。



    これは何とかしてホースアダプターを本体から外し、そこだけの部品交換で済ませたい。

    しかしながら、現況としてはホースアダプターは完全にロックがかかっているようで、本体から外そうとしてもビクともしません。



    ホースアダプターの交換が不能であれば、やはりフィルターを買い直すしかないのか。。

    悩んだ結果、本体部を分解することにしました。
    ※以下は完全に自己責任でやっています。メーカー推奨の修理ではございませんので、注意して下さい。

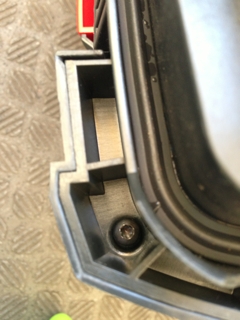

    エーハイム2075の本体は四隅を星形ネジで止めてあるようです。

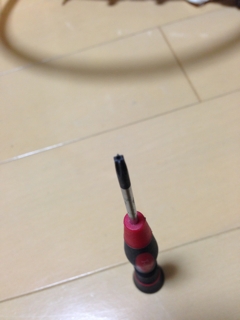

    よって星形ドライバーでネジを外します。



    ネジを外したら二重構造になっている外ケースからモーターヘッドユニットを取り外します。

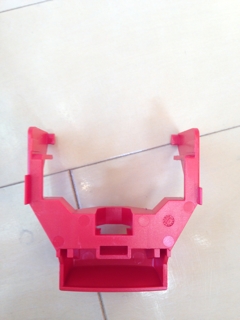

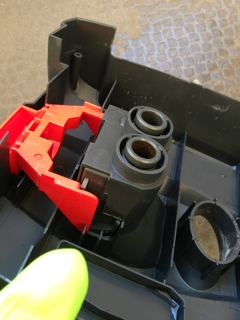

    ホースアダプターを見ると赤い取り出しボタンで機構的にロックされているようです。



    この赤い取り出しボタンを折らないように慎重に取り外します。

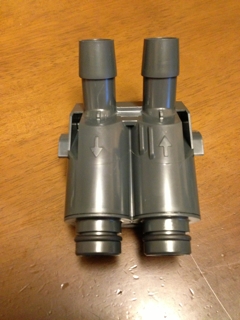

    やっとホースアダプターが外れました。



    どうせもうこのアダプターは使えないので、故障原因を知るために分解しました。

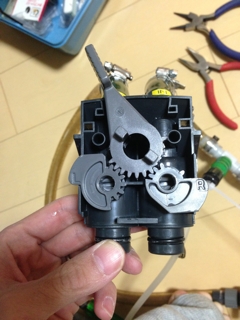

    中はこのようになっています。
    当たり前ですがシンプルな構造です。



    故障原因はホースアダプターの開閉レバーの歯車が欠けてしまったためにボールバルブが開閉しなくなったためでした。


    これは再起不能ですね。
    無理に力をこめると歯車が樹脂のため変形してしまうのですね。

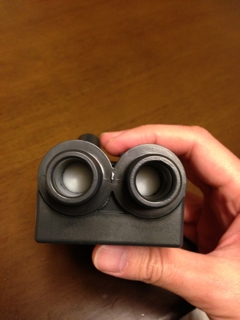

    このホースアダプターを晴れてチャームで発注します。
    ホースアダプターは5500円。
    痛い出費ですが、フィルターを一式交換だと16000円なのではるかにましです。


    翌日には部品が届きました。
    さすがに早いです。

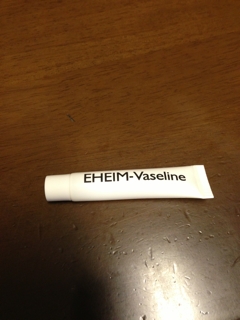

    アダプターと一緒にワセリンも買いました。






    分解してしまったフィルターヘッド部を再度組立てます。



    購入したホースアダプターには田村13号さんのアドバイス頂いたとおり、扇動部にワセリンを塗って動きをスムーズにしておきます。



    そして配管を繋ぎ、いよいよフィルターにホースアダプターをセットします。




    フィルターを稼働させると、、動きました!水漏れもありません。
    流量は完全復活です!
    よかった、よかった〜


    カージナルテトラ達も水流に向かって泳ぎ出していて気持ちよさそうです。




    色々と悪戦苦闘しましたが今回は以上です。
